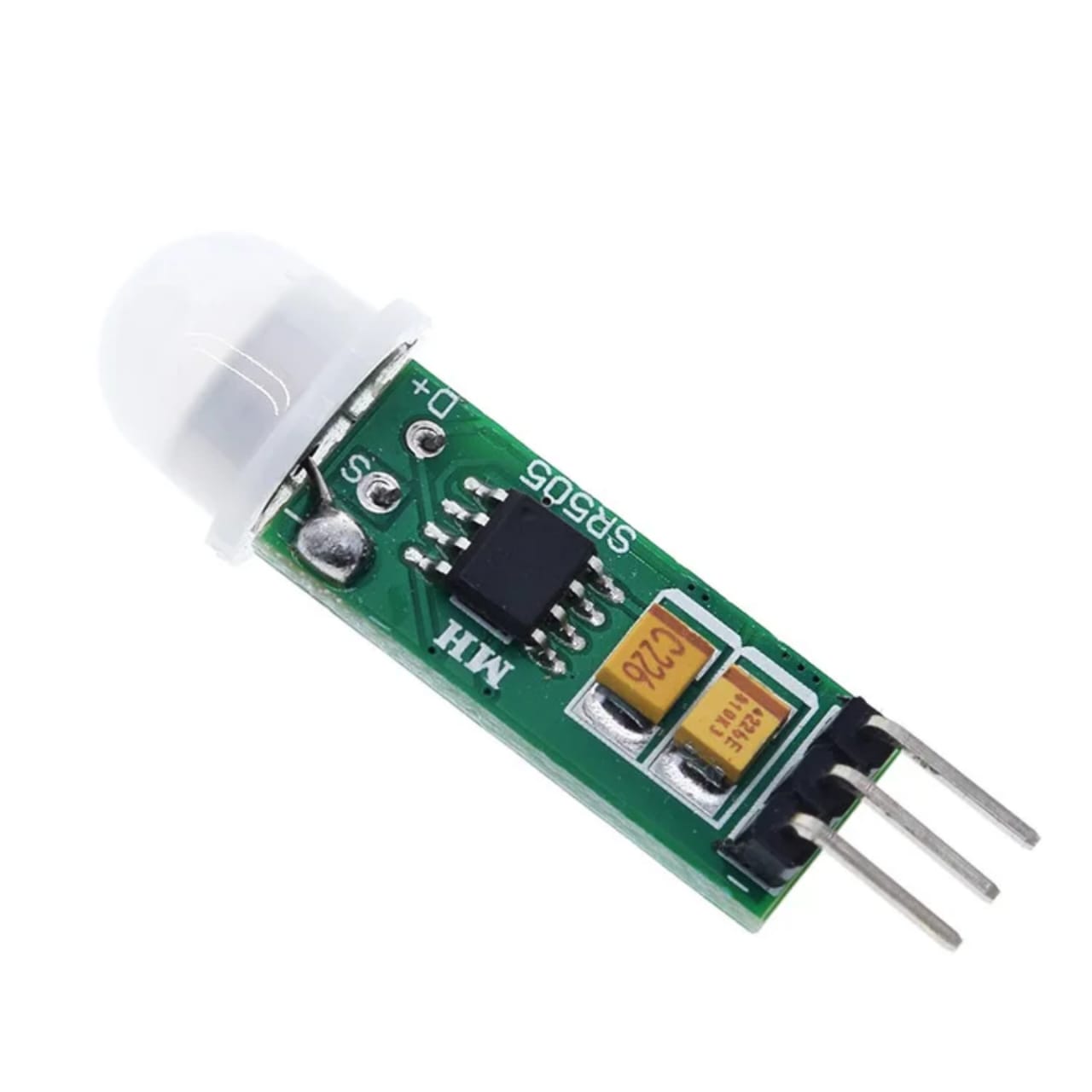

Le HC-SR505 est un mini capteur de mouvement à infrarouge passif (PIR – Passive Infrared) conçu pour détecter les mouvements des personnes ou des animaux en captant les variations du rayonnement infrarouge émis par leur corps. De très petite taille et à très faible consommation d’énergie, il est particulièrement adapté aux systèmes embarqués et aux applications alimentées par batterie. Lorsqu’un mouvement est détecté, le capteur fournit un signal numérique (HIGH), puis revient automatiquement à l’état bas (LOW) après quelques secondes.
Caractéristiques principales
- Type : Capteur de mouvement PIR
- Tension d’alimentation : 4,5 à 20 V DC
- Distance de détection : Jusqu’à 3 m
- Angle de détection : Environ 100°
- Sortie : Numérique (HIGH/LOW)
- Temps de maintien : Environ 8 secondes (non réglable)
- Broches : VCC, OUT, GND
- Consommation au repos : Inférieure à 60 µA
Pourquoi choisir le HC-SR505 ?
- Format ultra-compact, idéal pour les petits projets.
- Très faible consommation, parfait pour les dispositifs fonctionnant sur batterie.
- Détection fiable des mouvements humains.
- Compatible avec Arduino, ESP32, ESP8266, Raspberry Pi et d’autres microcontrôleurs.
- Facile à intégrer grâce à sa sortie numérique.
- Économique, ce qui le rend idéal pour les projets pédagogiques, la robotique et l’IoT.
Applications courantes
- Éclairage automatique
- Systèmes d’alarme et de sécurité
- Domotique (maison intelligente)
- Robots détecteurs de présence
- Compteurs de passage
- Projets Arduino, ESP32 et IoT
- Appareils électroniques alimentés par batterie
Remarque : Le HC-SR505 est plus petit et consomme moins d’énergie que le HC-SR501, mais sa portée est plus courte (≈3 m) et il ne permet pas de régler la sensibilité ni le temps de déclenchement. Il est donc particulièrement recommandé pour les projets compacts et basse consommation.
