Module Ventilateur avec pilote L9110S

Brève description

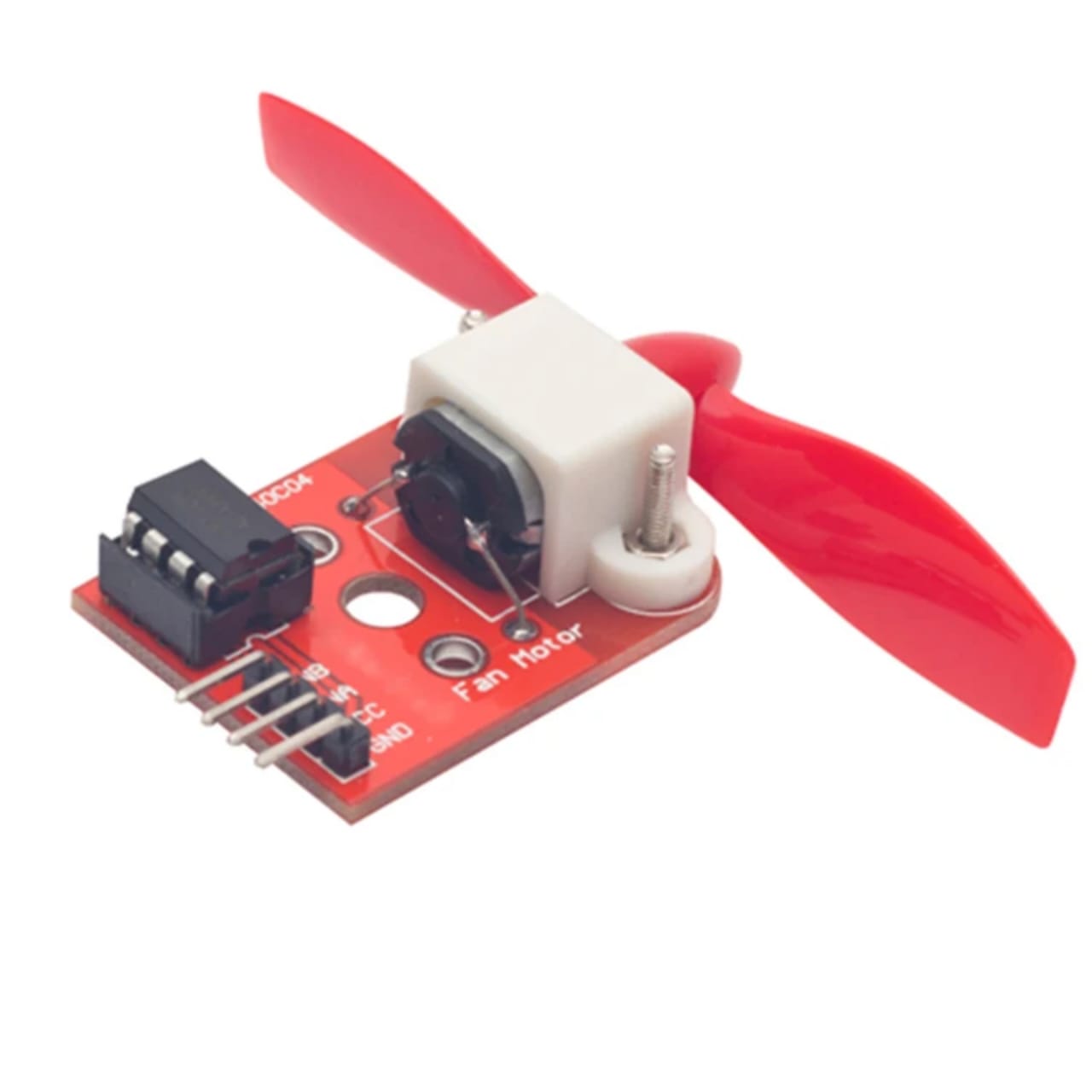

Il s’agit d’un petit module électronique prêt à l’emploi comprenant :

• Un petit moteur à courant continu (CC) équipé d’une hélice à deux pales.

• Un circuit de commande intégré (driver L9110S) monté sur le PCB.

• Des broches de connexion (GND, VCC, INA, INB) facilitant le câblage direct vers un microcontrôleur sans avoir besoin d’ajouter un étage de puissance externe.

Utilité et applications

Ce module sert à créer un flux d’air ou à simuler une ventilation contrôlée électroniquement :

• Robots pompiers / Extinction d’incendie : Souffler sur une flamme ou une bougie lorsqu’un capteur de flamme la détecte.

• Systèmes de refroidissement intelligents : Activer la ventilation automatiquement en fonction de la température mesurée par un capteur.

• Contrôle de vitesse et de sens : Varier la vitesse de rotation (via des signaux PWM) ou changer le sens du flux d’air selon les broches activées.

• Projets éducatifs et d’initiation : Découvrir le pilotage des moteurs et de la puissance avec Arduino, ESP32 ou Raspberry Pi.

• // Définition des broches de commande du L9110S
  const int INA = 9;
  const int INB = 10;

  void setup() {
  // Configuration des broches en sorties
  pinMode(INA, OUTPUT);
  pinMode(INB, OUTPUT);

  // S’assurer que le moteur est arrêté au démarrage
  arreterVentilateur();
  }

  void loop() {
  // 1. Démarrer le ventilateur à pleine vitesse (sens 1)
  tournerSens1(255);
  delay(3000); // Tourne pendant 3 secondes

  // 2. Arrêter le ventilateur
  arreterVentilateur();
  delay(1000); // Pause de 1 seconde

  // 3. Faire tourner à vitesse moyenne (PWM ~ 50%)
  tournerSens1(128);
  delay(3000); // Tourne pendant 3 secondes

  // 4. Arrêter le ventilateur
  arreterVentilateur();
  delay(2000); // Pause de 2 secondes avant de recommencer la boucle
  }

  // Fonction pour faire tourner le ventilateur (vitesse de 0 à 255)
  void tournerSens1(int vitesse) {
  analogWrite(INA, vitesse);
  digitalWrite(INB, LOW);
  }

  // Fonction pour inverser le sens de rotation (si nécessaire)
  void tournerSens2(int vitesse) {
  digitalWrite(INA, LOW);
  analogWrite(INB, vitesse);
  }

  // Fonction pour couper la commande
  void arreterVentilateur() {
  digitalWrite(INA, LOW);
  digitalWrite(INB, LOW);
  }
