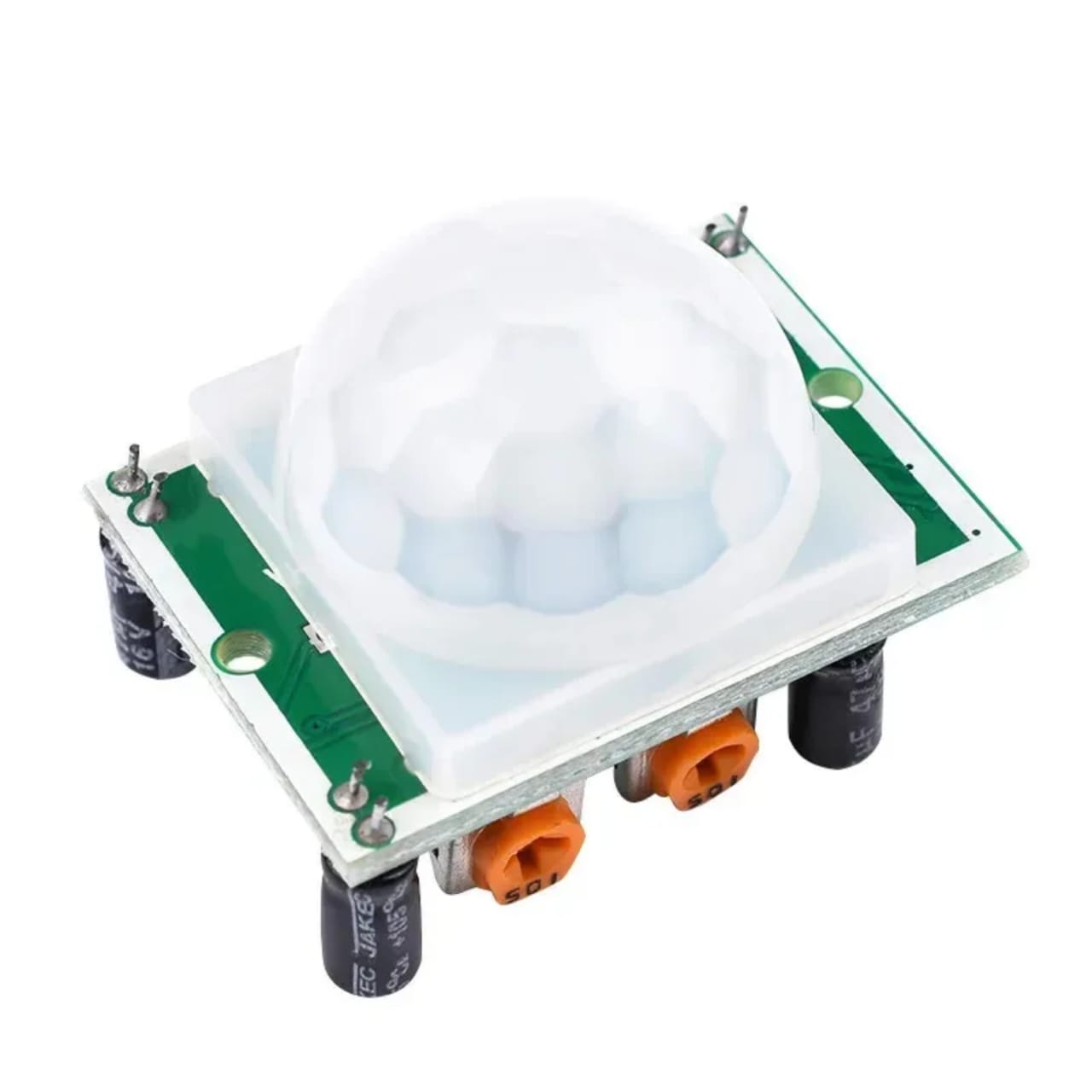

Le HC-SR501 est un capteur de mouvement à infrarouge passif (PIR – Passive Infrared) utilisé pour détecter la présence ou le déplacement d’une personne ou d’un animal en captant les variations du rayonnement infrarouge émis par leur corps. Il ne détecte pas les objets immobiles, mais uniquement les mouvements. Le module intègre deux potentiomètres permettant de régler la sensibilité (distance de détection) et le temps de maintien du signal, ainsi qu’un cavalier (jumper) pour choisir le mode de déclenchement.
Caractéristiques principales
- Type : Capteur de mouvement PIR
- Tension d’alimentation : 4,5 à 20 V DC
- Distance de détection : 3 à 7 m (réglable)
- Angle de détection : Environ 110 à 120°
- Sortie : Numérique (HIGH ≈ 3,3 V / LOW = 0 V)
- Temps de maintien : Réglable d’environ 5 à 200 secondes
- Broches : VCC, OUT, GND
- Temps de stabilisation : 30 à 60 secondes après la mise sous tension.
Pourquoi choisir le HC-SR501 ?
- Grande portée de détection (jusqu’à 7 mètres).
- Sensibilité et temporisation réglables selon les besoins.
- Deux modes de fonctionnement : déclenchement simple ou répétitif.
- Compatible avec Arduino, ESP32, Raspberry Pi et la plupart des microcontrôleurs.
- Faible consommation d’énergie, adaptée aux systèmes embarqués.
- Fiable, économique et facile à utiliser, ce qui en fait un excellent choix pour l’enseignement, la robotique et les projets IoT.
Applications courantes
- Éclairage automatique
- Systèmes d’alarme et de sécurité
- Domotique (maison intelligente)
- Robots détecteurs de présence
- Ouverture automatique de portes
- Économie d’énergie dans les bâtiments
- Projets Arduino, ESP32, Raspberry Pi et IoT
