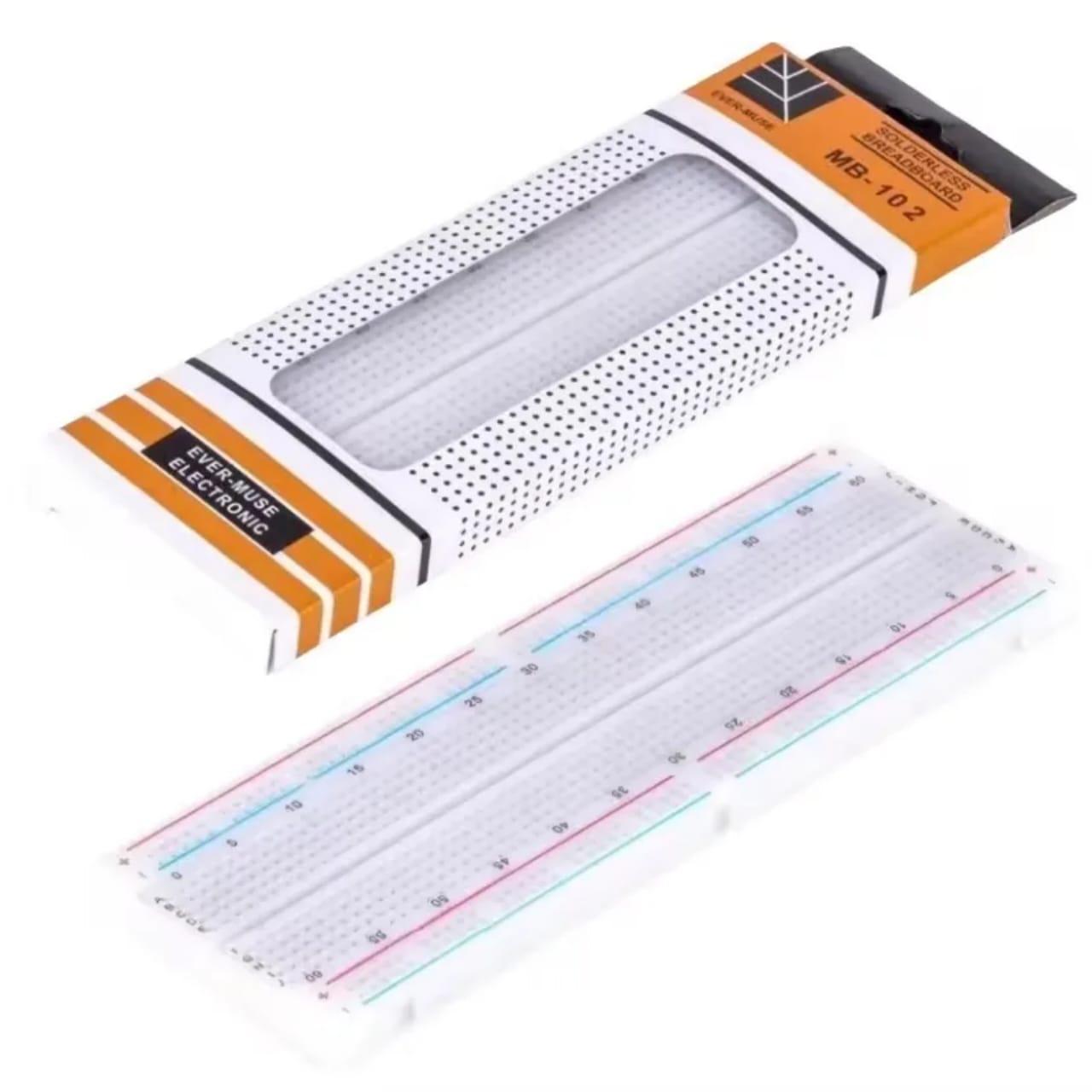

La plaque d’essai MB-102 (ou SK10) à 830 points de connexion est l’outil fondamental pour le prototypage rapide en électronique. Elle permet d’insérer et de relier entre eux des composants électroniques (microcontrôleur ESP32, servomoteurs, capteurs, résistances) et des fils de câblage sans aucune soudure.

Elle se compose d’une matrice de pinces métalliques dissimulées sous un boîtier en plastique ABS. La surface est divisée en deux zones principales : au centre, des lignes de connexion pour les composants, et sur les côtés, des rails d’alimentation longitudinaux repérés par des lignes bleues et rouges.

2. Pourquoi choisir cette plaquette de prototypage ?

Idéale pour l’apprentissage et le test : Elle permet de modifier instantanément un circuit en déplaçant simplement un fil ou un capteur, ce qui évite les erreurs définitives liées à la soudure.
Format standardisé (830 points) : C’est la taille idéale pour accueillir des cartes de développement larges comme l’ESP32. Une fois fixée au centre, il reste suffisamment de points disponibles de chaque côté pour réaliser les raccordements.
Rails d’alimentation pratiques : Les 4 rails latéraux facilitent la distribution du signal de masse (GND) et des tensions d’alimentation (3.3V ou 5V) sur l’ensemble du projet sans encombrer la zone centrale.
Modulaire et extensible : Les côtés de la plaquette possèdent des encoches en plastique permettant de clipser plusieurs plaques MB-102 ensemble si le projet nécessite un espace de câblage plus vaste.

📐 Comprendre l’architecture de la MB-102 (Pour votre rapport)

Pour ne pas faire de courts-circuits lors de vos câblages, il est important d’inclure ces deux règles de connectivité interne dans votre document :

Les rails d’alimentation verticaux (Côtés + et -) : Les trous situés le long des lignes bleues/noires et rouges sont reliés verticalement entre eux tout au long de la plaquette. Ils servent à distribuer l’énergie.
Les lignes de composants horizontales (Zone centrale de A à J) : Les trous sont reliés horizontalement par groupes de 5 (de A à E, puis de F à J). La gouttière centrale sépare la ligne en deux circuits distincts, ce qui permet d’y insérer des circuits intégrés ou l’ESP32 sans court-circuiter ses broches gauches et droites.
